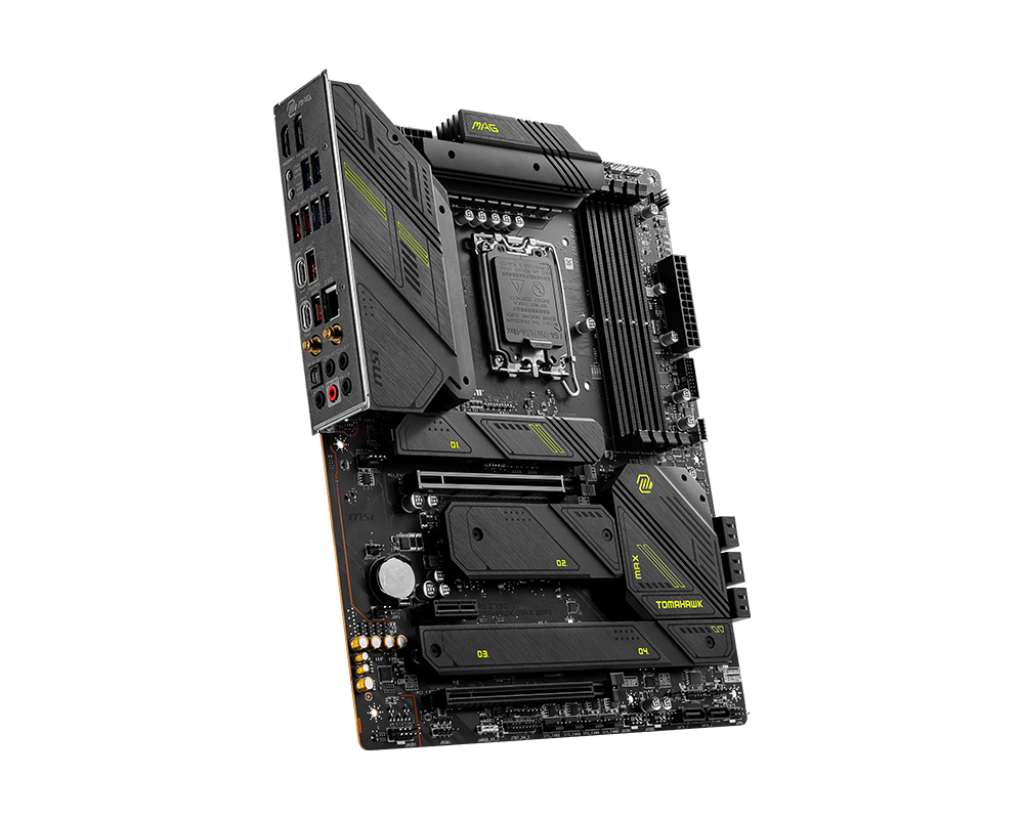

Motherboard MSI MAG Z790 TOMAHAWK MAX WIFI
(4.5/5)
2 análises
- Intel LGA 1700 Intel® Celeron®, Intel® Pentium® Gold
- PC ATX Intel Z790 7.1 canais
- DDR5-SDRAM 4 Non-ECC Memória interna máxima: 128 GB
- HDD & SSD M.2, PCI Express
- Tipo de BIOS: EFI AMI 256 Mbit
- 2.5 Gigabit Ethernet Wi-Fi Wi-Fi 6 (802.11ax) Bluetooth 5.3
PVPR:
319,90 €
299,90 €
Portes Grátis
- Stock para Expedição
Stock nas Lojas
- fiber_manual_record Lisboa - Esgotado
- fiber_manual_record Sintra / Cascais - Esgotado
- fiber_manual_record Porto - Esgotado
SKU 911-7E25-003
EAN 4711377132855
GARANTIA 36 Meses
MARCA MSI
MSI MAG Z790 TOMAHAWK MAX WIFI, Intel, LGA 1700, Intel® Celeron®, Intel® Pentium® Gold, LGA 1700, DDR5-SDRAM, 128 GB
- MSI MAG Z790 TOMAHAWK MAX WIFI
- Fabricante do processador: Intel, Socket do processador: LGA 1700, Processador: Intel® Celeron®, Intel® Pentium® Gold
- Tipos de memórias compatíveis: DDR5-SDRAM, Memória interna máxima: 128 GB, Canais de memória: Duplo canal
- Interfaces de armazenamento suportadas: M.2, PCI Express, Tipos de unidade de armazenamento suportados: HDD & SSD, Capacidade de armazenamento interno: 10 GB
- Tipo de interface ethernet: 2.5 Gigabit Ethernet, Padrão Wi-Fi máximo: Wi-Fi 6 (802.11ax), Padrões Wi-Fi: 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
- Componente para: PC, Forma da motherboard: ATX, Família de chipset da placa-mãe: Intel
| Processador | |
| Fabricante do processador | Intel |
| Socket do processador | LGA 1700 |
| Processador | Intel® Celeron®, Intel® Pentium® Gold |
| Sockets de processador suportados | LGA 1700 |
| Memória | |
| Tipos de memórias compatíveis | DDR5-SDRAM |
| Quantidade de slots de memória | 4 |
| Canais de memória | Duplo canal |
| Compatibilidade ECC | Não ECC |
| Velocidades de relógio de memória compatíveis | 4800,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7200 MHz |
| Velocidade de relógio de memória suportada (máx.) | 5333 MHz |
| Memória interna máxima | 128 GB |
| Memória não guardada | Sim |
| Controladores de armazenamento | |
| Tipos de unidade de armazenamento suportados | HDD & SSD |
| Interfaces de armazenamento suportadas | M.2, PCI Express |
| Capacidade de armazenamento interno | 10 GB |
| Compatível com RAID | Sim |
| Níveis RAID | 0, 5, 10 |
| Gráficos | |
| Apoio a tecnologia paralela de processamento | Não suportado |
| E/S interna | |
| Conetores USB 2.0 | 4 |
| Conetores USB 3.2 Gen 1 (3.1 Gen 1) | 2 |
| Conetores USB 3.2 Gen 2 (3.1 Gen 2) | 1 |
| Quantidade de conetores SATA III | 8 |
| Conetor áudio do painel frontal | Sim |
| Conetor painel frontal | Sim |
| Conetor da ventoínha do CPU | Sim |
| Conetor para intrusão de chassis | Sim |
| Conetor TPM | Sim |
| Pino RGB LED | Sim |

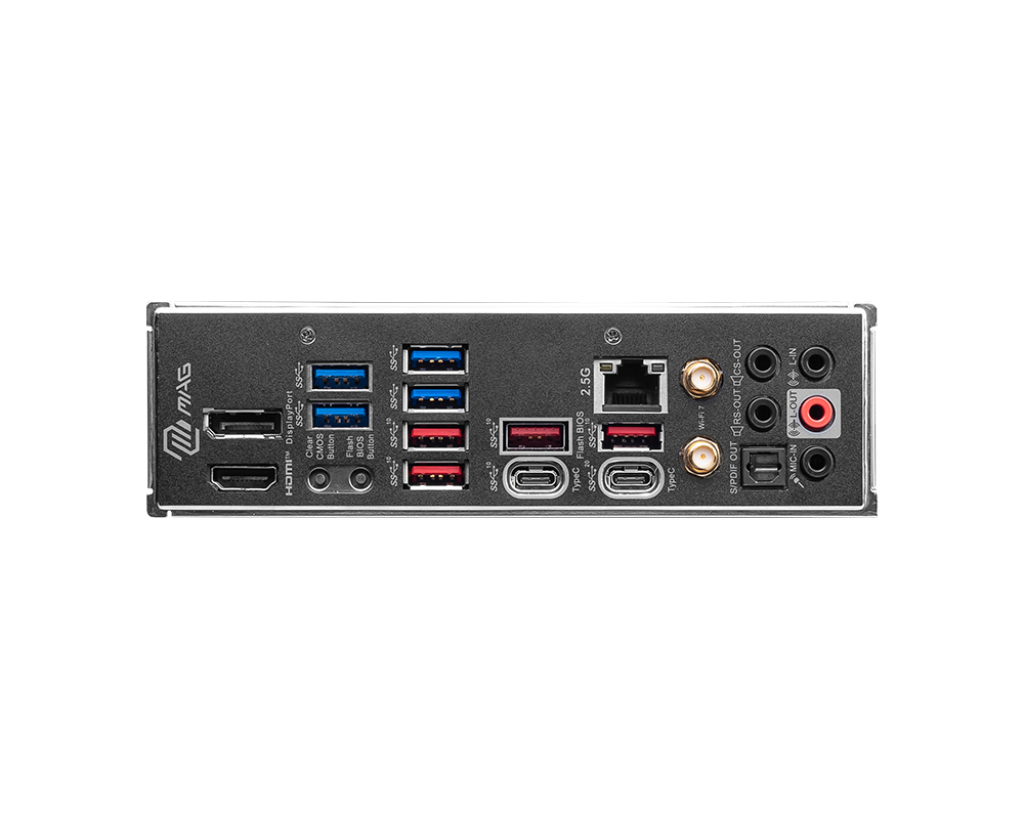

| Painel traseiro I/O portas | |
| Quantidade de portas USB 3.2 Gen 1 (3.1 Gen 1) Tipo A | 4 |
| Quantidade de portas USB 3.2 Gen 2 (3.1 Gen 2) Tipo A | 4 |
| Quantidade de portas USB 3.2 Gen 2 (3.1 Gen 2) Tipo C | 1 |
| Quantidade de portas USB 3.2 Tipo-C Gen 2x2 | 1 |
| Quantidade de portas Ethernet LAN (RJ-45) | 1 |
| Quantidade de portas HDMI | 1 |
| Versão HDMI | 2.1 |
| Quantidade de portas DisplayPort | 1 |
| Versão DisplayPort | 1.4 |
| Porta de saída S/PDIF | Sim |
| Rede | |
| Ethernet LAN | Sim |
| Tipo de interface ethernet | 2.5 Gigabit Ethernet |
| Wi-Fi | Sim |
| Padrão Wi-Fi máximo | Wi-Fi 6 (802.11ax) |
| Padrões Wi-Fi | 802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax) |
| Bluetooth | Sim |
| Versão Bluetooth | 5.3 |
| Características | |
| Motherboard chipset | Intel Z790 |
| Canais de saída de áudio | 7.1 canais |
| Cor do produto | Preto |
| Componente para | PC |
| Forma da motherboard | ATX |
| Família de chipset da placa-mãe | Intel |
| Tipo de refrigeração | Passivo |
| Sistema operativo Windows compatível | Windows 10 x64, Windows 11 x64 |
| Slot de expansão | |
| Número de slots M.2 (M) | 4 |
| BIOS | |
| Tipo de BIOS | EFI AMI |
| Tamanho da memória BIOS | 256 Mbit |
| Pesos e dimensões | |
| Largura | 243,8 mm |
| Profundidade | 304,8 mm |
| Conteúdo da embalagem | |
| Cabos | SATA |
