Test Bench Thermal Grizzly Der8enchtable
- Test Bench com uma PCB ativa e funcionalidades adicionais
- 3+1 zonas de controlo para ventoinhas e AIOs
- Suporta SSD, USB ou microSD para sistema operativo e software de teste
- Design compacto, modular e fácil de usar
- Compatível com refrigeradores a ar e AIO
- Iluminação ARGB
Se pedir dentro de
- fiber_manual_record Lisboa - Por encomenda
- fiber_manual_record Sintra / Cascais - Em stock
- fiber_manual_record Porto - Por encomenda
TEST BENCH DER8ENCHTABLE

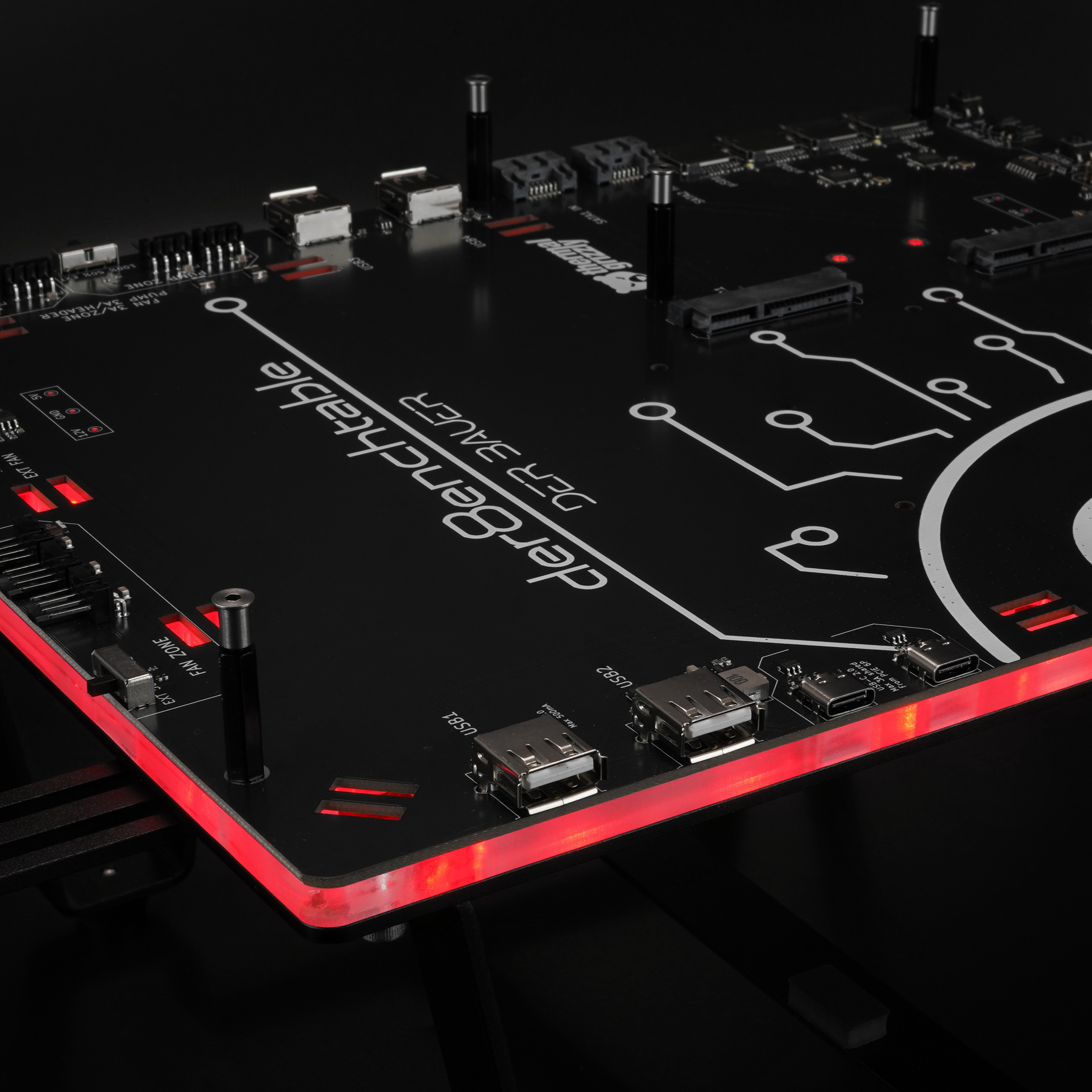

A der8enchtable é uma colaboração entre a Thermal Grizzly, Jon “elmor” Sandström (ElmorLabs) e Roman “der8auer” Hartung. Além das características de uma mesa de teste padrão, como suportes integrados para radiadores e uma fonte de alimentação, a der8enchtable inclui uma unidade base com uma placa de circuito impresso (PCB) integrada para conectar o hardware em teste. Para obter resultados de teste consistentes, as ventoinhas podem ser controladas através de três controladores de ventoinha, cada um com três conectores de ventoinha de 4 pinos.
Cada zona de ventoinha pode ser comutada independentemente para 50 % ou 100 % da velocidade, fornece 3 A de energia às ventoinhas e é protegida por seu próprio fusível. Além disso, as zonas de ventoinha da der8enchtable podem ser gerenciadas externamente pela motherboard.
DER8ENCHTABLE

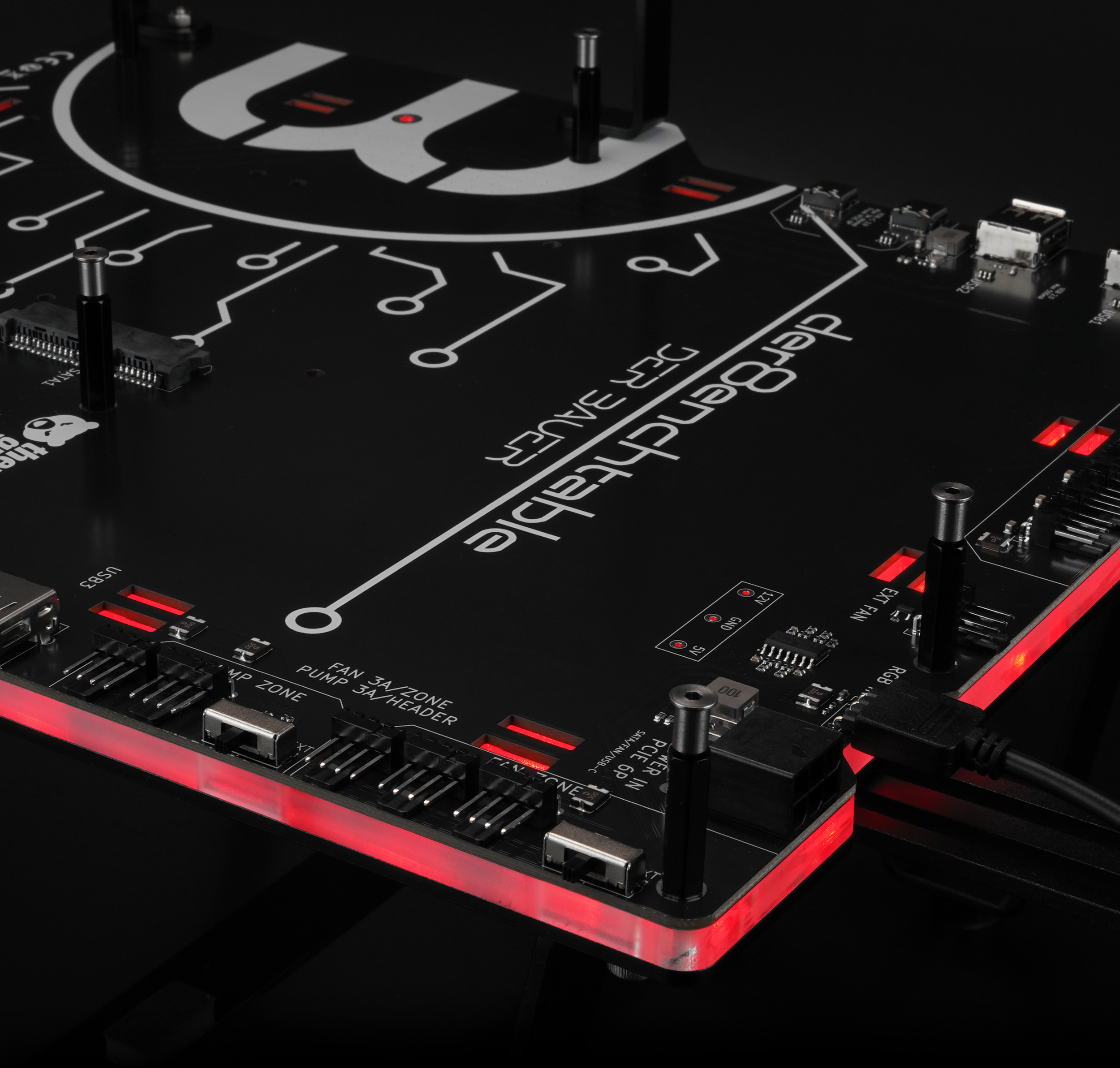

Além das zonas de controlo do ventilador, a unidade base com PCB integrado oferece uma zona de controlo secundária com dois conectores de 4 pinos para bombas ou ventiladores, com as mesmas opções de controlo das zonas do ventilador. A zona da bomba fornece 3 A por porta — 6 A no total — e cada porta tem o seu próprio fusível. Os periféricos podem ser ligados à mesa de testes através de USB (4× Tipo A, 2× Tipo C). O teste e a avaliação de desempenho de hardware normalmente requerem controladores, uma BIOS ou um sistema operativo. Para simplificar isso, a mídia de armazenamento pode ser montada diretamente na mesa de teste. É possível instalar até dois SSDs de 2,5 polegadas na placa de circuito impresso, que também oferece quatro slots para cartões microSD — uma alternativa econômica às unidades de estado sólido (SSDs) em termos de preço por gigabyte.
A motheboard de teste é conectada à der8enchtable através do conector USB de 9 pinos. A der8enchtable é alimentada pela fonte de alimentação através de um cabo PCIe de 6 pinos. Para controlar a iluminação RGB endereçável (aRGB), a der8enchtable pode ser conectada à placa-mãe através de um conector de 3 pinos. Alternativamente, pode ser utilizado um controlador RGB externo (não incluído). Um botão de alimentação e uma função de reinicialização também são fornecidos na placa de circuito impresso e conectados à placa-mãe.

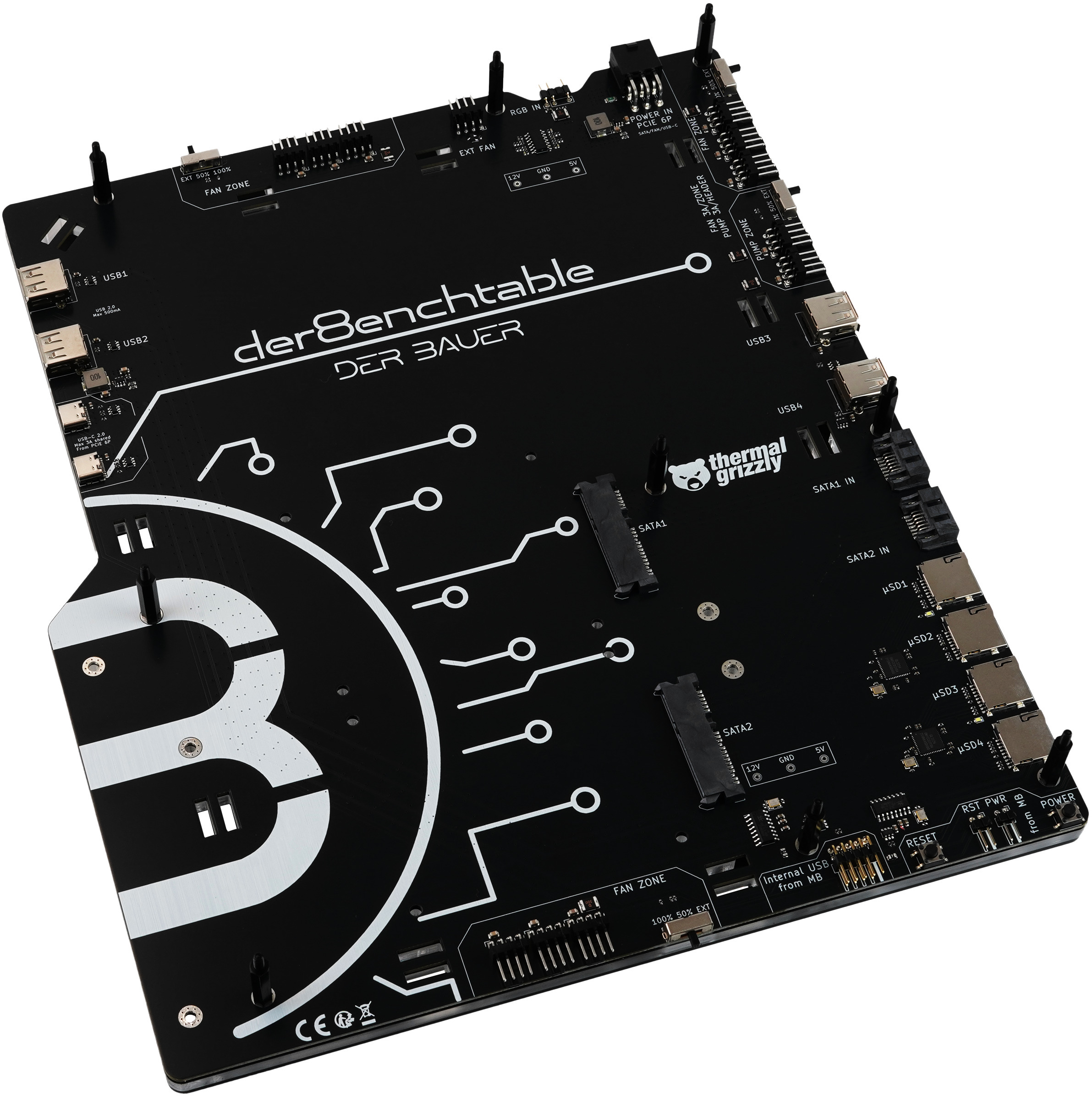

A placa de circuito impresso da der8enchtable possui espaçadores pré-instalados para placas-mãe ATX, que podem ser reconfigurados para placas Micro-ATX e Mini-ITX. Na parte inferior da estrutura de alumínio anodizado preto, pode ser montada uma fonte de alimentação, e é fornecida uma tira de velcro personalizável para a gestão dos cabos. Se a parte inferior da estrutura não for necessária, os pés podem ser fixados diretamente à unidade base com PCB integrada, tornando a der8enchtable significativamente mais compacta.
| Portas |
1 x conector USB de 9 pinos (conexão de dados com a placa-mãe) 1 x conector PCIe de 6 pinos (fonte de alimentação da PSU) 1 x conector de 4 pinos (para sinal PWM para controle externo de ventoinhas) 3 x Zonas de Ventoinha (cada uma com 3x conectores de 4 pinos para ventoinhas) 1 x Zona de Bomba (2x conectores de 4 pinos para bombas) 4 x slots MicroSD para cartões de memória 2 x conectores SATA integrados 2 x conectores de saída SATA 4 x USB 2.0 Tipo-A (máx. 500 mA) 2 x USB 2.0 Tipo-C (máx. 3 A) 1 x conector de 2 pinos para botão de ligar 1 x conector de 2 pinos para botão de reset 1 x conector aRGB de 3 pinos (GND / – / D / 5V) |
|---|---|
| Iluminação | ARGB |
