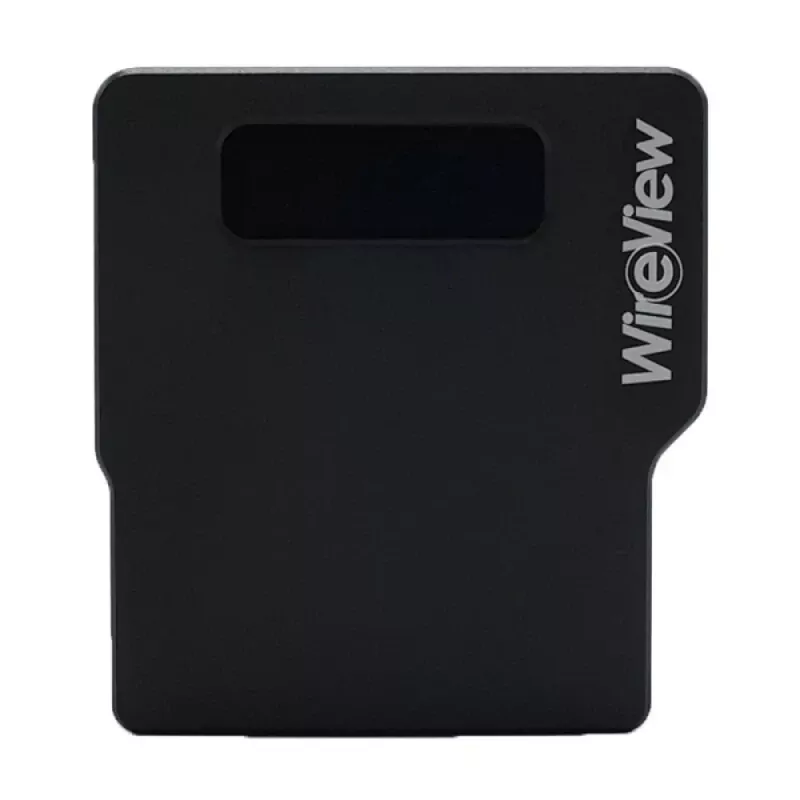

O WireView GPU é um dispositivo para medir o consumo de energia das GPUs. É ligado aos conectores de alimentação PCIe da GPU e ligado à fonte de alimentação através dos cabos de alimentação PCIe e organiza a gestão dos cabos. Os dados são visualizados através de um ecrã OLED.
Ao mesmo tempo, a GPU WireView assume uma função de gestão de cabos, uma vez que a sua forma em “U” permite uma passagem optimizada dos cabos. Os cabos de alimentação PCIe são ligados à GPU WireView de forma a poderem ser colocados corretamente sobre a placa superior da placa gráfica. Deste modo, evitam-se protuberâncias ao passar os cabos de alimentação e simplifica-se a gestão dos cabos.
O WireView GPU permite a medição do consumo de energia das placas gráficas e regista estes dados para determinar o consumo de energia. Um ciclo de medição especial de 60 segundos permite que o consumo de energia seja apresentado de forma rápida e cómoda, o que é muito prático, por exemplo, para comparações.
Ao mesmo tempo, a medição do consumo de energia pode ser utilizada para determinar o consumo de energia das placas gráficas durante um determinado período de tempo ou com determinadas aplicações. Além disso, podem ser determinados os picos de carga no consumo de energia que podem ocorrer no funcionamento das actuais placas gráficas topo de gama.
O WireView GPU mostra os seguuintes valores medidos no ecrã:

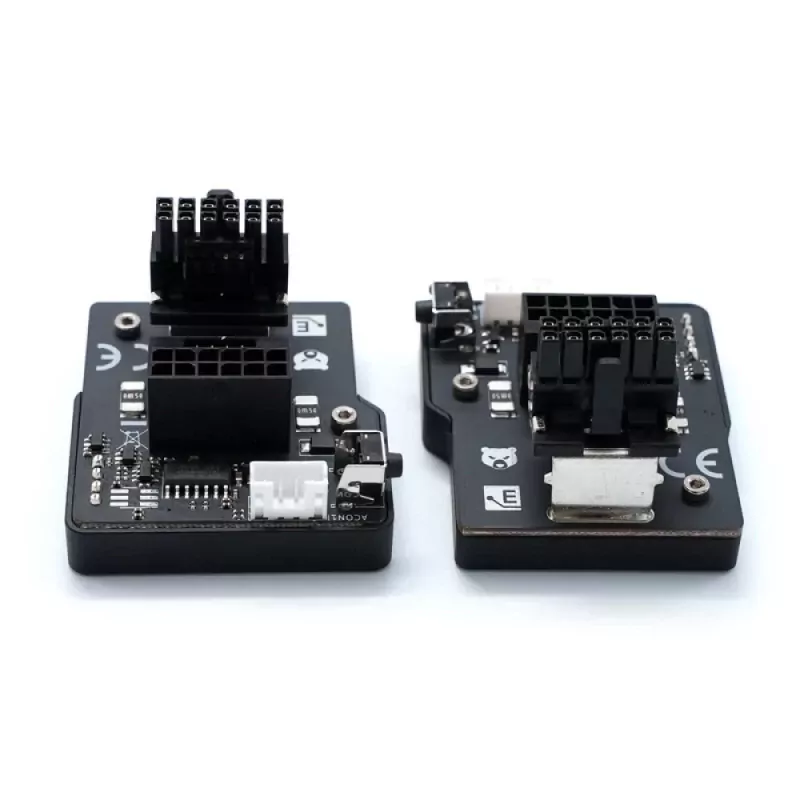

A GPU WireView está disponível nas versões “Normal” e “Reversed”, independentemente do número de conectores PCIe de 8 pinos (ou da ficha 12VHPWR). Na orientação normal (N), o clipe de retenção do conetor aponta para longe da PCB da placa de expansão. Na orientação revertida (R), o clip de retenção do conetor aponta para a PCB.
A GPU WireView também está disponível em duas variantes de “alta potência” para o conetor 12VHPWR. A primeira variante tem uma entrada e uma saída de 12VHPWR cada, enquanto a segunda variante está ligada à placa gráfica através de 12VHPWR e à fonte de alimentação através de três conectores PCIe de 8 pinos.
Ao usar o adaptador 12VHPWR, certifique-se de que cada um dos três conectores PCIe de 8 pinos está conectado à fonte de alimentação com um cabo PCIe de 8 pinos separado. A utilização de um divisor (cabo Y) é fortemente desaconselhada! A configuração do 12VHPWR corresponde à versão de 600W.
Atenção, aviso importante: perigo de ferimento!
Dependendo da placa gráfica utilizada, mas especialmente no caso da GeForce RTX 4090, até 450 watts de corrente fluem através das ligações do WireView. O calor residual gerado por este processo pode aquecer a placa de circuito no conetor do WireView até 60 graus Celsius com uma placa gráfica arrefecida a ar. No caso de uma placa gráfica arrefecida a água, sem fluxo de ar, a PCB do WireView pode aquecer até 100 graus Celsius! A caixa da WireView não deve ser tocada durante o funcionamento contínuo sob carga total. Depois de desligar o sistema, o WireView deve ser deixado arrefecer antes de ser manuseado.
| Modelo | WireView Pro GPU |
|---|
| Versão | 12VHPWR - Normal |
| Conectores | 12VHPWR
4 pinos |
| Temperatura Máxima |
60°C (Air Cooling)
100°C (Water Cooling) |
| Ecrã | OLED |
| Máxima Energia | 600 W |
